Dashboard ALDL para Chevrolet Monza EFI usando ESP32, display TFT, leitura da ECU Multec 700, sensores, diagnóstico, códigos de erro e atualização OTA.

Overview

Monza ALDL Dashboard

Dashboard embarcado para Chevrolet Monza EFI com comunicação ALDL, display TFT ST7789, sensores auxiliares, logs em cartão SD, upload OTA e mascote animado.

O projeto foi desenvolvido para monitorar dados da ECU Multec 700 via ALDL 8192 baud, exibindo informações em tempo real no display TFT e permitindo diagnósticos, configuração, logs e animações diretamente no ESP32.

🚗 Veículo alvo

Chevrolet Monza 1996
Motor 2.0 EFI gasolina
ECU Multec 700
Comunicação ALDL 8192 baud
Linha ALDL no pino M do conector de diagnóstico

✨ Principais recursos

Comunicação ALDL com ECU Multec 700
Dashboards com dados em tempo real
Telas individuais de sensores
Diagnóstico ALDL
Leitura de códigos de falha da ECU
Comando para limpar erros da ECU
Status de SD, I2C, BME280, MPU6050 e alimentação
Configuração de brilho
Configuração de buzzer
Configuração de alertas
Dashboard inicial configurável
Upload OTA de firmware via modo AP
Upload de GIFs via navegador
GIF de abertura configurável
Redimensionamento automático de GIFs maiores que a tela
Logs em CSV no cartão SD
Limpeza automática de logs antigos
Tela G-Force usando MPU6050
Mascote / Monzagotchi com humor baseado nos dados do carro

🖼️ Galeria do projeto

Imagens reais do painel, dashboards e montagem do projeto.

Dashboard / interface

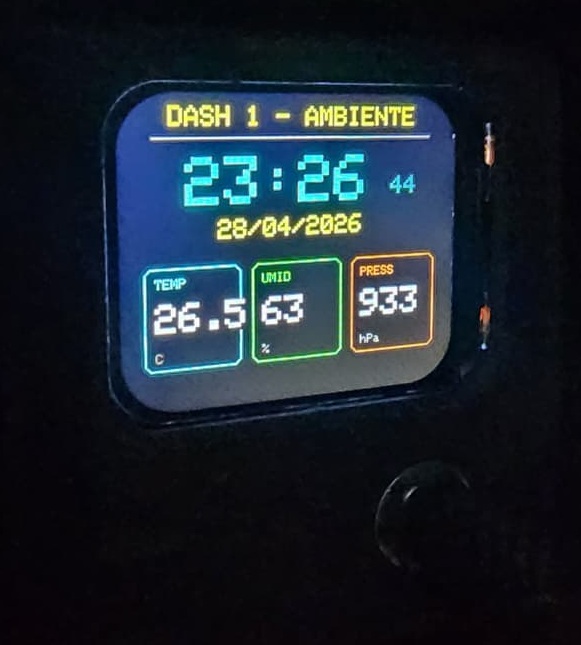

Dashboard principal

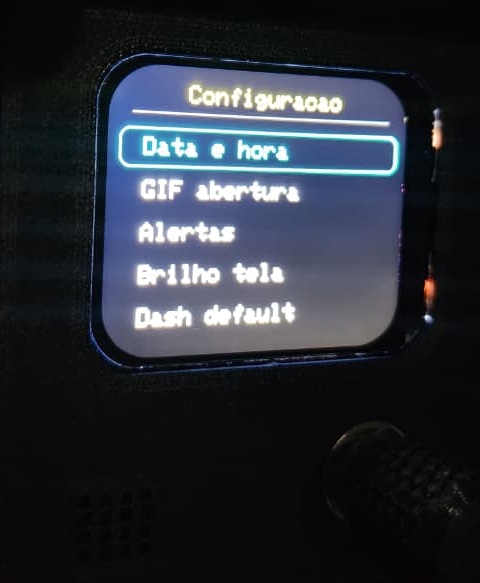

Dashboard 2

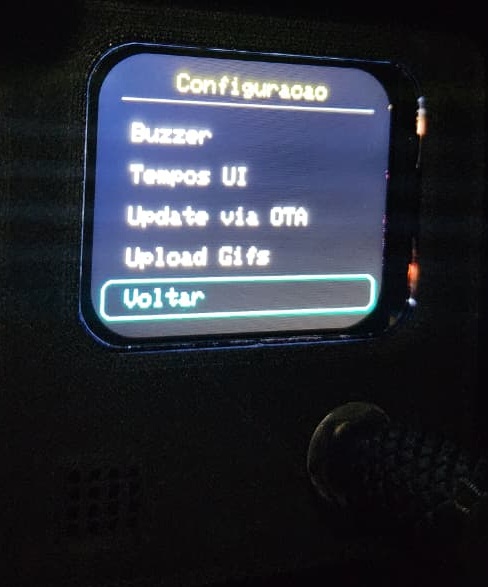

Dashboard 3

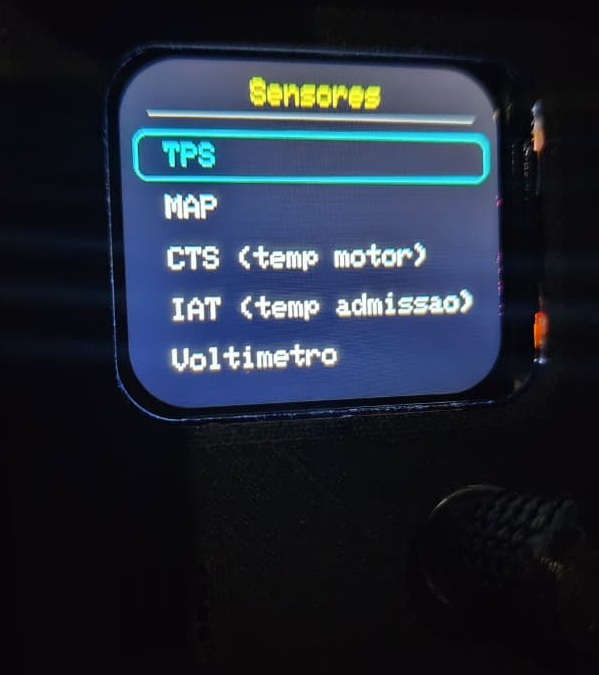

Dashboard 4

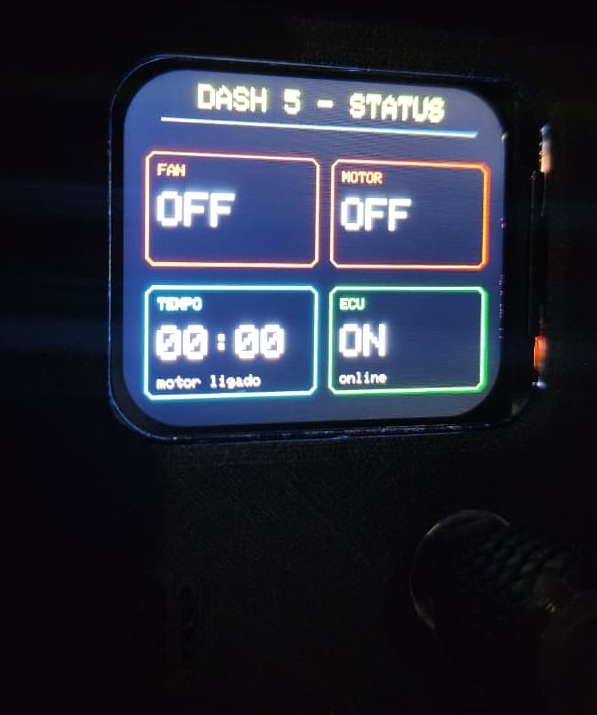

Dashboard 5

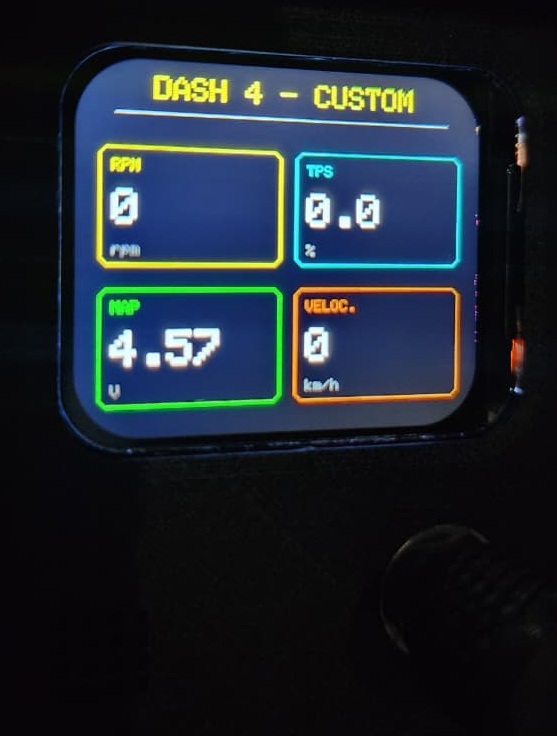

Dashboard 6

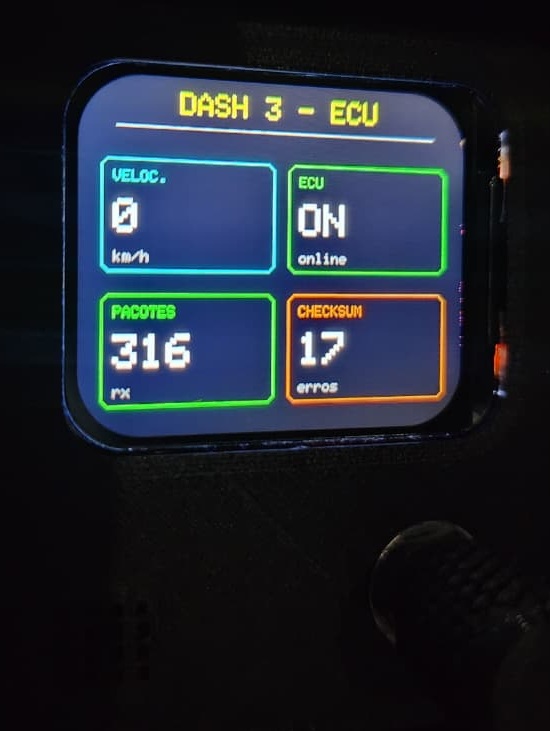

Dashboard 7

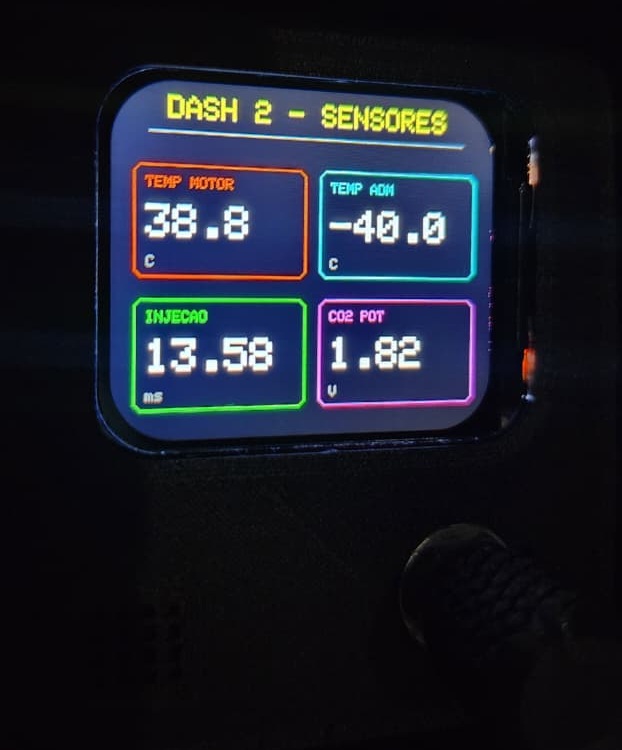

Dashboard 8

GIFs usados no projeto

Os GIFs utilizados no projeto ficam na pasta:

/gifs/

Arquivos adicionados no repositório:

gifs/abertura.gif
gifs/camera.gif

Exemplo de uso:

abertura.gif: GIF de abertura do painel
camera.gif: GIF adicional para testes/animações

Vídeo de exemplo

Um vídeo demonstrativo também foi adicionado na pasta imgs:

imgs/example.mp4

O vídeo pode ser usado para demonstrar o painel funcionando, menus, dashboards ou animações.

🧱 Arquivos 3D para impressão

O repositório também possui arquivos STL para impressão 3D da caixa e da frente do projeto.

Arquivos adicionados:

stl/ALDLMonza_BOX.STL
stl/ALDLMonza_Front.STL

Peças

Arquivo	Descrição
`ALDLMonza_BOX.STL`	Caixa/base do projeto
`ALDLMonza_Front.STL`	Frente/moldura do display

Essas peças podem ser impressas em 3D para montar o painel físico com o ESP32, display ST7789, encoder e demais módulos.

Sugestões de impressão

Material: PLA, PETG ou ABS
Altura de camada: 0.16 mm a 0.28 mm
Infill: 20% a 40% para uso normal
Infill maior pode ser usado em suportes ou regiões que precisem de mais resistência
Conferir a orientação da peça no fatiador antes de imprimir
Verificar folgas do display, encoder e conectores antes da montagem final

📁 Estrutura de arquivos de mídia e impressão

Arquivos de mídia e modelos 3D disponíveis no repositório:

/
├── gifs/
│   ├── abertura.gif
│   └── camera.gif
├── imgs/
│   ├── dash.jpeg
│   ├── dash2.jpeg
│   ├── dash3.jpeg
│   ├── dash4.jpeg
│   ├── dash5.jpeg
│   ├── dash6.jpeg
│   ├── dash7.jpeg
│   ├── dash8.jpeg
│   └── example.mp4
└── stl/
    ├── ALDLMonza_BOX.STL
    └── ALDLMonza_Front.STL

🖥️ Display

O projeto usa um display TFT ST7789 SPI.

Configuração atual:

Display ST7789
Resolução usada no projeto: 280 x 240
Biblioteca: Adafruit ST7789 / Adafruit GFX
Backlight controlado pelo GPIO 32

📊 Dashboards

O sistema possui múltiplos dashboards acessíveis pelo menu principal.

Dashboards atuais

Relógio
- Hora
- Data
- Temperatura ambiente
- Umidade
- Pressão atmosférica
Módulo
- ECU ID em hexadecimal
- ECU ID em decimal
- Código do módulo
- Código GM
Motor
- RPM
- TPS
- MAP
- Temperatura do motor
Motor 2
- Tensão da bateria
- Velocidade
- IAC Steps
- Potenciômetro CO2
Motor 3
- RPM
- TPS
- MAP
- Velocidade
Mistura
- Avanço de ignição / SPK
- AFR desejado pela ECU
- Tempo de injeção
- Potenciômetro CO2
Status
- FAN estimado
- VMOTOR
- Tempo de motor ligado
- Temperatura de admissão
Status ECU
- ECU online/offline
- Pacotes recebidos
- Erros de checksum
- Bytes descartados
G-Force
- Força lateral
- Força longitudinal
- Força vertical
- G total

🧪 Sensores e dados ALDL

O projeto lê e exibe diversos dados vindos da ECU via ALDL.

Telas individuais de sensores

RPM
TPS
MAP
CTS / temperatura do motor
IAT / temperatura de admissão
VBAT / tensão da bateria
Velocidade
IAC Steps
Tempo de injeção
Potenciômetro CO2
SPK / avanço de ignição
AFR desejado pela ECU
FAN estimado
VMOTOR
Tempo de motor ligado

⚠️ Alertas

O sistema possui alertas configuráveis para:

Temperatura alta do motor
Tensão baixa da bateria
Shift Light por RPM

Quando um alerta é acionado, uma tela de aviso é exibida.

Na tela do mascote, os alertas são representados pelo próprio humor do Monzagotchi.

🐾 Mascote / Monzagotchi

O projeto possui uma tela de mascote inspirada em Tamagotchi, chamada Monzagotchi.

O mascote fica no menu principal, junto com Dashboard, Sensores, Diagnóstico e Configuração.

Menu principal:

Dashboard
Sensores
Diagnostico
Mascote
Configuracao

A tela do mascote também ativa a comunicação ALDL por trás, para que ele reaja aos dados reais do carro.

Estados do mascote

Estado	Condição
Dormindo	Sem frame válido da ECU / aguardando comunicação
Feliz	Dados normais
Andando	Velocidade maior que 0
Assustado	RPM acima do limite do Shift Light
Triste	ECU offline
Doente	Tensão baixa da bateria
Quente	Temperatura do motor acima do limite de alerta

Frases do mascote

Exemplos de falas usadas na tela:

ZzZ... esperando a ECU
Tudo certo no Monza!
Vrum vrum!
EITA RPM!
Cade a ECU?
Bateria fraca :(
To fritando!

GIFs do mascote

Os GIFs do mascote ficam na pasta:

/mascote/

Arquivos esperados:

/mascote/dormindo.gif
/mascote/feliz.gif
/mascote/andando.gif
/mascote/assustado.gif
/mascote/triste.gif
/mascote/doente.gif
/mascote/quente.gif

Se algum GIF ainda não foi enviado, a tela mostra um placeholder com o estado atual.

Upload dos GIFs do mascote

Os GIFs podem ser enviados pelo próprio dashboard usando a tela:

Configuracao > Upload Gifs

O ESP32 cria uma rede Wi-Fi em modo AP. Depois basta acessar o IP informado na tela, normalmente:

192.168.4.1

Na página de upload existe uma área separada para enviar/substituir os GIFs de cada humor do mascote.

💾 Logs no cartão SD

O projeto possui gravação de logs em CSV no cartão SD.

Os logs são gravados somente quando:

A opção de logs está ativada
A tela atual usa dados ALDL
A ECU está conectada
Existe frame válido recebido
O intervalo configurado foi atingido

Os arquivos são salvos na pasta:

/logs/

Formato do nome:

/logs/aldl_YYYYMMDD_HHMMSS.csv

Exemplo:

/logs/aldl_20260512_213410.csv

Sensores disponíveis para log

É possível escolher quais dados serão gravados:

RPM
TPS
MAP
CTS / temperatura do motor
VBAT / tensão da bateria
Velocidade
IAC Steps
Tempo de injeção
CO2 POT
SPK / avanço de ignição
AFR desejado
FAN estimado
VMOTOR
Tempo de motor ligado

Exemplo de CSV

millis,data,hora,rpm,tps_percent,map_v,cts_c,vbat_v,velocidade_kmh,iac_steps,injecao_ms,co2_v,spk_graus,afr_desejado,fan,vmotor,tempo_motor_s
123456,12/05/2026,21:34:10,920,0.4,1.28,87.5,13.8,0,34,2.15,1.82,12.3,14.7,OFF,ON,754

Limpeza automática

Quando o cartão SD passa de aproximadamente 90% de uso, o sistema começa a apagar os logs mais antigos até reduzir o uso para aproximadamente 80%.

Isso evita que o cartão fique cheio durante o uso.

📡 Upload OTA

O projeto possui uma tela de atualização OTA via modo AP.

Caminho:

Configuracao > Update via OTA

O ESP32 cria uma rede Wi-Fi própria e permite enviar o firmware pelo navegador.

SSID padrão:

MonzaDash-OTA

Senha padrão:

12345678

IP padrão:

192.168.4.1

🖼️ Upload de GIFs

O projeto permite enviar GIFs para o cartão SD pelo navegador.

Caminho:

Configuracao > Upload Gifs

A tela de upload permite:

Enviar GIF de abertura
Listar GIFs no SD
Visualizar prévia dos GIFs
Ver dimensão dos GIFs
Renomear GIFs
Deletar GIFs
Enviar/substituir GIFs do mascote por humor

🧩 Hardware utilizado

🖥️ Display TFT ST7789

Display TFT ST7789 SPI, 8 pinos.

Display TFT	ESP32
VCC	3.3V
GND	GND
SCL	GPIO 18 / SPI Clock
SDA	GPIO 23 / SPI MOSI
RES	GPIO 4
DC	GPIO 2
CS	GPIO 5
BLK	GPIO 32 ou 3.3V direto

🔊 Buzzer passivo

Buzzer	ESP32
+	GPIO 33
-	GND

⏰ RTC DS3231

DS3231	ESP32
SDA	GPIO 21
SCL	GPIO 22
VCC	5V
GND	GND

🌡️ BME280

BME280	ESP32
SDA	GPIO 21
SCL	GPIO 22
VCC	3.3V
GND	GND

🧭 GY-521 / MPU6050

GY-521 / MPU6050	ESP32
SDA	GPIO 21
SCL	GPIO 22
VCC	3.3V
GND	GND

💾 MicroSD

MicroSD	ESP32
CLK / SCK	GPIO 18
MOSI	GPIO 23
MISO	GPIO 19
CS	GPIO 13
VCC	3.3V
GND	GND

🔘 Encoder KY-040

KY-040	ESP32
CLK	GPIO 25
DT	GPIO 26
SW	GPIO 27
VCC	3.3V
GND	GND

🚗 Ligações com o carro

Sinal do carro	ESP32 / circuito
5V pós-regulador	VIN do ESP32
GND	GND do ESP32
Iluminação 12V	GPIO 34
ALDL RX	GPIO 16
ALDL TX	GPIO 17

Observação: a linha ALDL do carro não deve ser ligada diretamente ao ESP32 sem o circuito de interface/proteção usado no projeto.

🔋 Alimentação

A alimentação do projeto é feita a partir dos 12V do carro usando um conversor buck LM2596.

12V do carro -> LM2596
Saída 5V LM2596 -> VIN do ESP32
Saída 5V LM2596 -> DS3231
3.3V do ESP32 -> Display, BME280, MPU6050, MicroSD e Encoder
GND comum para todos os módulos

Filtro contra ruído no LM2596

Para reduzir ruídos/interferências na alimentação e melhorar a estabilidade da leitura ALDL, foram adicionados capacitores no circuito do LM2596.

Capacitores utilizados:

Capacitor	Posição sugerida	Função
470µF / 25V eletrolítico	Entrada 12V do LM2596	Ajuda a absorver quedas e oscilações da alimentação do carro
10µF / 16V eletrolítico	Saída 5V do LM2596	Ajuda a suavizar a saída de 5V
100nF cerâmico	Próximo ao ESP32 e/ou sensores	Ajuda a filtrar ruído de alta frequência
100nF cerâmico	Próximo ao módulo MicroSD	Ajuda na estabilidade durante leitura/gravação no SD

Ligação recomendada:

12V carro  ----+---- LM2596 IN+
               |
             470µF
               |
GND carro  ----+---- LM2596 IN-

LM2596 OUT+ ----+---- VIN ESP32
                |
              10µF
                |
GND comum  -----+---- GND ESP32

Também é recomendado manter o GND comum entre:

ESP32
LM2596
Display
Sensores
MicroSD
RTC
Circuito de interface ALDL

🔌 Barramento I2C

O projeto compartilha o mesmo barramento I2C entre:

DS3231
BME280
MPU6050

Pinos usados:

SDA -> GPIO 21
SCL -> GPIO 22

Endereços comuns:

DS3231  -> 0x68
BME280  -> 0x76
MPU6050 -> 0x69

🧠 ALDL

Configuração da comunicação:

Baud rate: 8192
RX: GPIO 16
TX: GPIO 17

Comandos usados:

Shutup request:
F4 56 08 AE

Data stream request:
F4 57 01 00 B4

Clear DTC request:
F4 57 0A 00 AB

Frame esperado:

Header: F4 95 01
Payload: 63 bytes
Checksum: 1 byte
Total: 67 bytes

🧯 Códigos de falha monitorados

A tela de códigos ECU monitora falhas baseadas nos bytes de malfunction word.

Exemplos:

Erro 12 - Sem pulsos de referência
Erro 14 - Sensor de temperatura / curto massa
Erro 15 - Sensor de temperatura / chicote
Erro 21 - TPS voltagem alta
Erro 22 - TPS voltagem baixa
Erro 24 - Sem sinal sensor velocidade
Erro 32 - Falha sistema EGR
Erro 33 - MAP sinal alto
Erro 34 - MAP sinal baixo
Erro 35 - Atuador IAC
Erro 42 - Módulo HEI
Erro 51 - Unidade comando / MEM-CAL
Erro 54 - Potenciômetro CO2
Erro 55 - Unidade comando defeito

⚙️ Configurações salvas no SD

As configurações são salvas no arquivo:

/config.json

Exemplos de dados salvos:

Brilho dia
Brilho noite
GIF de abertura
Frequências do buzzer
Modo do buzzer
Polling ALDL
Dashboard inicial
Alertas
Intervalos de atualização da UI
Logs SD
Sensores selecionados para log

📁 Estrutura sugerida do cartão SD

Estrutura usada no cartão SD instalado no painel:

/
├── config.json
├── abertura.gif
├── logs/
│   ├── aldl_20260512_213410.csv
│   └── aldl_20260512_214020.csv
└── mascote/
    ├── dormindo.gif
    ├── feliz.gif
    ├── andando.gif
    ├── assustado.gif
    ├── triste.gif
    ├── doente.gif
    └── quente.gif

Estrutura dos arquivos versionados no GitHub:

/
├── gifs/
│   ├── abertura.gif
│   └── camera.gif
├── imgs/
│   ├── dash.jpeg
│   ├── dash2.jpeg
│   ├── dash3.jpeg
│   ├── dash4.jpeg
│   ├── dash5.jpeg
│   ├── dash6.jpeg
│   ├── dash7.jpeg
│   ├── dash8.jpeg
│   └── example.mp4
└── stl/
    ├── ALDLMonza_BOX.STL
    └── ALDLMonza_Front.STL

🛠️ Bibliotecas usadas

Wire
SPI
SD
ArduinoJson
AnimatedGIF
Adafruit GFX
Adafruit ST7789
Adafruit BME280
Adafruit MPU6050
Adafruit Sensor
RTClib
WiFi
WebServer
Update
vector

📌 Observações importantes

A linha ALDL precisa de circuito de interface/proteção.
O ESP32 trabalha em 3.3V.
Não ligar sinais automotivos de 12V diretamente no ESP32.
Usar GND comum entre todos os módulos.
O cartão SD deve estar formatado corretamente.
GIFs muito grandes podem afetar desempenho.
Para melhor desempenho, prefira GIFs pequenos e próximos da resolução usada na tela.
O AFR exibido é o AFR desejado/calculado pela ECU, não leitura real de wideband.
No Monza EFI sem sonda, alguns dados podem ser fixos ou estimados dependendo da ECU.

🧪 Status atual

O projeto está em desenvolvimento e testes reais no carro.

Funcionalidades já implementadas:

Leitura ALDL
Dashboards
Telas de sensores
Logs SD
Upload de GIFs
Mascote por humor
OTA via AP
G-Force
Alertas
Configurações persistentes no SD

Files in this package

CAD source: ALDLMonza_Box.STL, ALDLMonza_Front.STL
Images: abertura.gif, camaro.gif, dash.jpeg, dash2.jpeg, dash3.jpeg, dash4.jpeg, dash5.jpeg, dash6.jpeg, dash7.jpeg, dash8.jpeg

Source & license

Original author: guiplayer
Source repository: https://github.com/guiplayer/monza-aldl-dashboard
License: MIT

Imported into the CommunityCAD Archive with attribution preserved. All rights remain with the original author under the stated license.

Monza Aldl Dashboard

Monza Aldl Dashboard

Overview

Monza ALDL Dashboard

🚗 Veículo alvo

✨ Principais recursos

🖼️ Galeria do projeto

Dashboard / interface

GIFs usados no projeto

Vídeo de exemplo

🧱 Arquivos 3D para impressão

Peças

Sugestões de impressão

📁 Estrutura de arquivos de mídia e impressão

🖥️ Display

📊 Dashboards

Dashboards atuais

🧪 Sensores e dados ALDL

Telas individuais de sensores

⚠️ Alertas

🐾 Mascote / Monzagotchi

Estados do mascote

Frases do mascote

GIFs do mascote

Upload dos GIFs do mascote

💾 Logs no cartão SD

Sensores disponíveis para log

Exemplo de CSV

Limpeza automática

📡 Upload OTA

🖼️ Upload de GIFs

🧩 Hardware utilizado

🖥️ Display TFT ST7789

🔊 Buzzer passivo

⏰ RTC DS3231

🌡️ BME280

🧭 GY-521 / MPU6050

💾 MicroSD

🔘 Encoder KY-040

🚗 Ligações com o carro

🔋 Alimentação

Filtro contra ruído no LM2596

🔌 Barramento I2C

🧠 ALDL

🧯 Códigos de falha monitorados

⚙️ Configurações salvas no SD

📁 Estrutura sugerida do cartão SD

🛠️ Bibliotecas usadas

📌 Observações importantes

🧪 Status atual

Files in this package

Source & license

Comments

Comments
