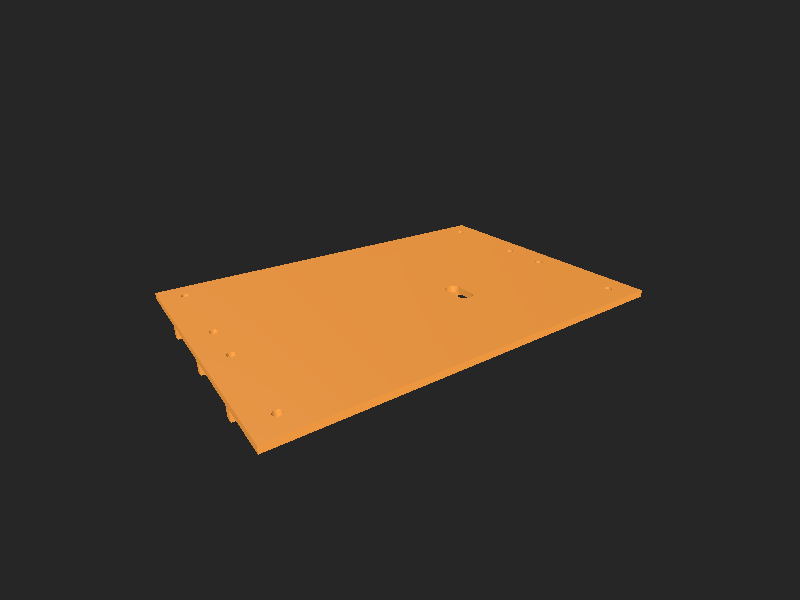

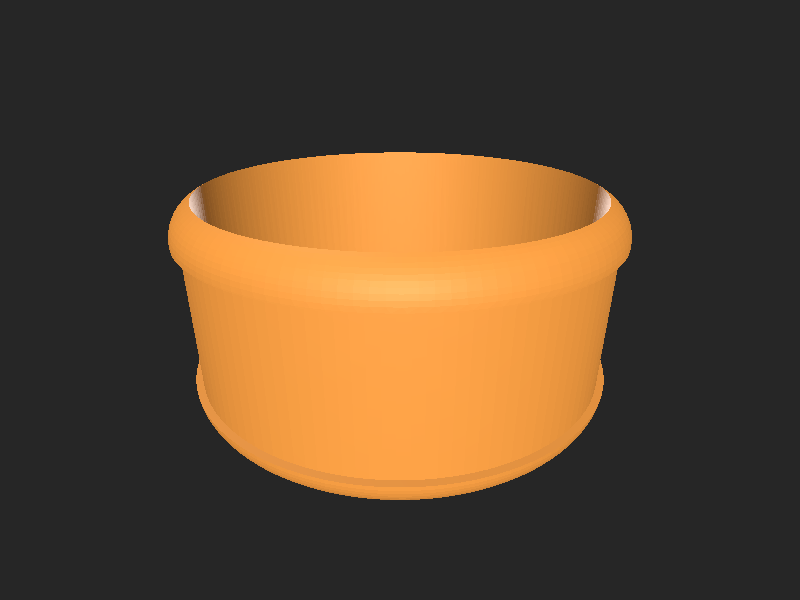

Auto-generated render — cad/2.stl
1 / 10

Hyun

轮腿机器人：主控esp32 ,陀螺仪MPU6050，PM3510无刷电机和simplefoc驱动器。

Overview

轮腿机器人——Hyun

问题：

  • 硬件的工程文件已经重新上传，之前由于上传文件大于25M导致文件缺失了一些无法正常打开。
  • 不建议使用电机自带的磁铁，否则编码器IC读到的噪声会很大。
  • 陀螺仪要是焊接到主板上就要修改程序的横滚角和俯仰角。
  • 第一次制作不建议在程序里加代码，会影响算法的刷新频率，导致Hyun出现抖动。

演示视频

装配教程

搭建开发环境教程

1. 主板PCB

cmd-markdown-logo

2. FOC驱动器PCB

cmd-markdown-logo

3. 磁编码器PCB

cmd-markdown-logo

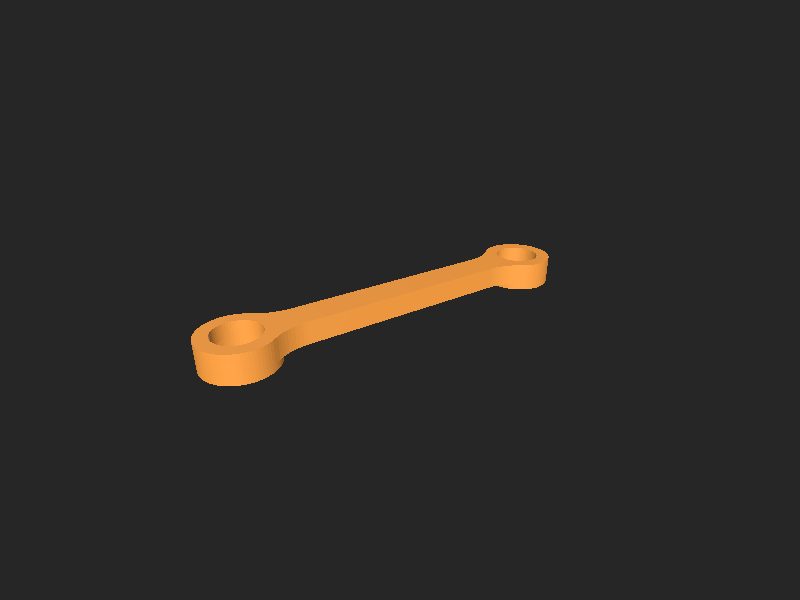

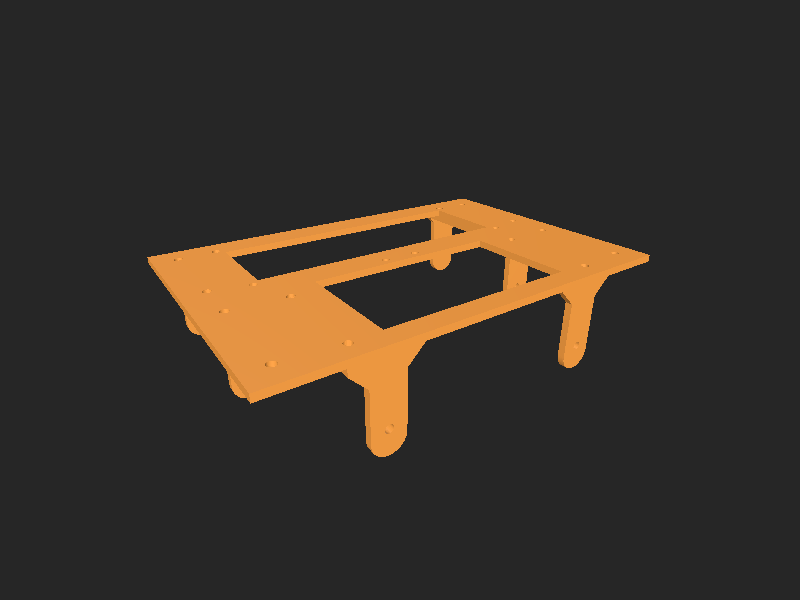

Files in this package

  • CAD source: 1.stl, 10.stl, 12.stl, 13.stl, 14.stl, 2.stl, 3.stl, 4.stl, 5.stl, 6.stl, 7.stl, 8.stl (+2 more)
  • Images: 1.png, 2.jpg, 2.png, 3.jpg, 3.png, 4.jpg, 4.png, 5.jpg, 5.png, 6.png, 8.jpg, 9.jpg
  • Documents: FOC驱动器.pdf, 主控.pdf, 编码器.pdf

Source & license

Imported into the CommunityCAD Archive with attribution preserved. All rights remain with the original author under the stated license.

Comments

Sign in to leave a comment.

Loading comments...

From the datasheet

docs/编码器.pdf

2 3 4 GND 45 = GND 1 + z ; + csn | /PWM i fag $4 CLk GND +43 {Ea ay 2 3] miso |vppsv 42 ant $| most | vpp }4t + XT.25-6P o] pest YDB c2 Cl 78 a 100nf ~ | 10uf = 6 Te GND 3 D 5 1 7 2 45 3 3 2 7 T 5 MIXT25-5P IXT.25-5P Title Size Number Revision Aa Date: 3/04/2022 Sheet_of File:…

View full datasheet →

docs/FOC驱动器.pdf

__Mloutl Mlout2 Mlout3 M2outl M2out2 M2out3 GND GND GND GND 7aM05 a AMS11173.3 on 1 3 3 2 7 ] l l R13 a] ca 4 ik 108 ey 5 ee I" [" GND 3av R27 ssi av ESPS2HES Mioutl__1 33K PL #8 Pa ee 1 Miou2 2 cy 2 Miout3__3 we SCLK 3__RRT eR TB_MOTL oFR CRT -6P SCLE_H M2outl_ 1 M20u2 2 M2ou3___3 TB_MOT2 $82 33K…

View full datasheet →

docs/主控.pdf

2 3 4 5 6 7 8 GND 33y Lt 1 . . 33V A si vec 78M05 45 AMSI117 3.3 33V 48.4 ESPS2#EHE 3 le 5 7B PWR T 1 3 vin. gvour [2 —t | 5 A <pvw ow Ht 4 | MPU6050 1 ¢ 2a YN 6: 5 22 on o cs pus a a apeicHe] EN 8 Fy G BO02-500-0pBE ci) ca 5 1a _RXT 104 Our ca 1O0uF cs hes I 3] 38 18 yt 8 Tod 100uF 5 2 5 Pot a =…

View full datasheet →
