Franzininho Diy Board

Placa Franzininho DIY - Placa compatível com Arduino no formato DIY para oficinas de soldagem

Overview

Placa Franzininho DIY

Para mais detalhes sobre o projeto, montagem e programação, acesse a documentação

O projeto é open hardware e foi publicado em CC-BY-SA-4.0

A Franzininho DIY está certificada na OSHWA com UID BR000003

Entenda mais sobre open hardware: Open source hardware: Conheça a definição e as boas práticas

Características da Franzininho DIY

• Placa em face simples - Para facilitar a fabricação caseira;
• Componentes em PTH - Para montagem manual pois esse é um dos objetivos do projeto;
• Microcontrolador ATtiny85-20PU - Compatibilidade com Arduino
• 5 pinos I/O - Todos os pinos do microcontrolador disponíveis para o usuário
• LED de POWER - LED Verde para indicação da alimentação
• LED Amarelo de uso geral conectado a um pino de I/O D1
• Programação através da USB por Bootloader

Projeto

O projeto da PCB foi desenvolvido originalmente no Eagle CAD. Para acompanhar o histórico do projeto acesse a branch master

Todos as versões estão disponíveis nos releases

A versão atual é a V2.2. Projeto no Kicad.

Para contribuições considerar a branch main. A branch master foi mantida apenas para histórico.

Contribuição

Sugestões e Bugs no hardware

Você dever reportar bugs ou sugestões através dá área de Issues aqui no github.

Certifique-se de cumprir os seguintes critérios ao criar/enviar sua issue:

• Use um título claro e descritivo para identificar o problema/sugestão.
• Descreva as etapas exatas para reproduzir o problema em tantos detalhes quanto possível
• Mencione o local onde este problema foi encontrado e o que sua sugestão afetará

Contribuição para melhorias no hardware

As contribuições da comunidade são sempre bem-vindas!

Esta seção destina-se a ajudar qualquer pessoa interessada em contribuir para este repositório.

Antes de contribuir, primeiro obtenha a aprovação dos mantenedores do repositório e da comunidade, levantando um problema do GitHub usando as diretrizes mencionadas na seção de sugestões.

Depois de obter aprovação, você precisará fazer os seguintes passos (estas instruções assumem que você é um usuário do GitHub).

• 1: fork esse repositório
• 2: Faça as alterações, commit e push para o fork
• 3: Envie o seu Pull Request

Se tiver dúvidas entre em contato

contato@franzininho.com.br

Siga as redes sociais e participe da comunidade

• Site
• Facebook
• Instagram
• Youtube
• Comunidade no Facebook

Exemplos de simulação no Wokwi

• Franzininho Blink
• Display de 7 segmentos e projeto de relógio
• Exemplo de sensor analógico de temperatura
• Projeto de sensor digital de umidade e temperatura
• Projeto de controle servo motor
• Projeto de contador de pulso externo

Files in this package

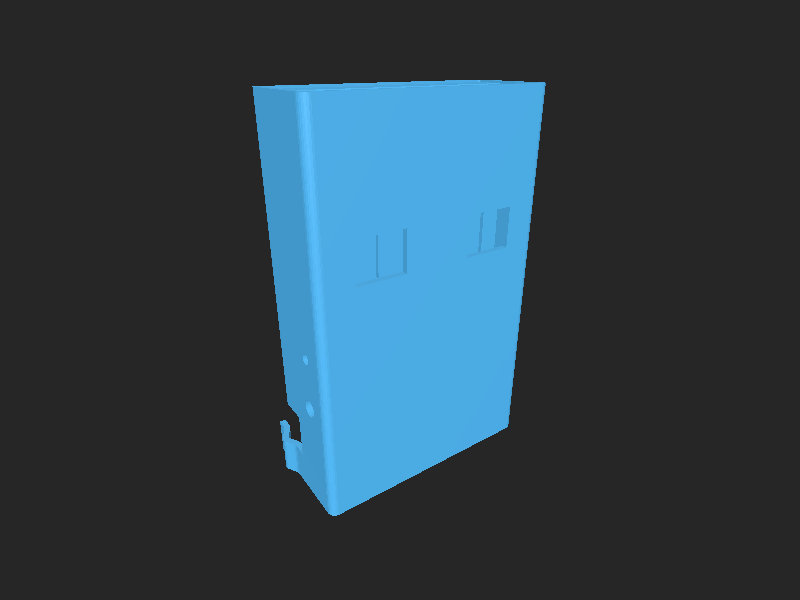

• CAD source: Franzininho.step, USB-AM-S-F-B-TH.stp
• Images: Franzininho-3D-2.png, Franzininho-3D.png, OSHW_mark_BR000003.png
• Documents: Franzininho.pdf

---

Source & license

• Original author: Franzininho
• Source repository: https://github.com/Franzininho/franzininho-diy-board
• License: CC-BY-SA-4.0
